傳力接頭伸縮器配合閥門使用技巧
傳力接頭伸縮器配合閥門使用技巧
傳力接頭伸縮器主要應用于管道系統中，長距離管道管路中用于地面沉降，以及施工中的一些不可抗拒因素，造成管道的軸向同心度難以保證，在管道系統中加裝傳力接頭可以避免管道軸向推力對管道軸向同心度產生偏差的地方的壓縮或者拉伸，避免管道出現漏縫進而開裂，由于減少了應力對于管路的破壞保證管道的暢通，并且傳力接頭具有補償管道軸向位移的作用，調節傳力接頭上面的活動螺母，就可以調節傳力接頭本體與傳力接頭套管體之間的長度進而達到補償作用，在管路吊最后裝中先縮短傳力接頭的長度，方便吊裝，待到達位置后伸長傳力接頭的長度，就可以方便安裝連接固定兩端管路，在閥門安裝中加裝傳力接頭有效保護閥門不受管道本身軸向壓力的破壞，保證了閥門安裝、拆卸、檢修的方便進行可拆雙法蘭松套傳力補償接頭PN1.0MPaCC2F（VSSJAFC）型。

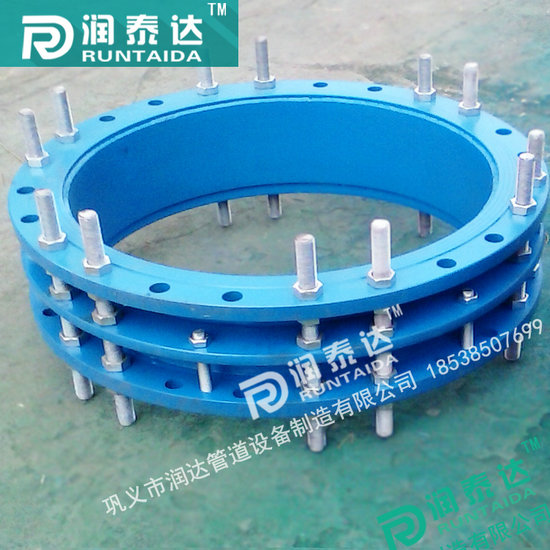

可拆雙法蘭傳力接頭又稱可拆雙法蘭松套傳力補償接頭，雙法蘭傳力接頭是由法蘭松套伸縮接頭和 短管法蘭、傳力螺桿等構件組成，能降低被連接件的壓力推力（盲板力）和補償管路安裝誤差，雙法蘭傳力接頭不能吸收軸向位移。雙法蘭傳力接主要用于泵、閥門 等附件的松套連接。雙法蘭松套傳力接頭是有松套伸縮接頭和短管法蘭、傳力螺桿等構件組成，它能傳遞被連接件的壓力推力（盲板力）和補償管路誤差，不能吸收 軸向位移。主要用于泵、閥門、管路等附件的松套連接。用于海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、滑油、成品油、空氣、燃?xì)?、溫度不高?span> 205℃的蒸汽、熱氣體等介質用于在允許位移范圍內吸收軸向位移和承受壓力推力的管道松套連接的裝置。
傳力接頭配合閥門使用：
傳力接頭主要配合閥門拆卸，特別是大口徑閥門的安裝拆卸具有很方便的安裝拆卸維護作用，閥門吊裝時傳力接頭可以緊固螺栓盡心收縮，使管道間的距離變大，吊裝閥門以后調整傳力接頭的長度，上緊螺栓固定閥門。在運行過程中傳力接頭對于閥門有很好的保護作用，特別是長距離管線出現位移和下沉?xí)r傳力接頭都能吸收補償這些位移，使法蘭連接的管道不會出現滲漏。
公稱通經：DN65mm-DN3200mm
工作壓力：0.6-4.0MPa
使用介質：水、污水
密封材料：NBR
法蘭連接標準：GB/T-9115-88-RF標準。
PN1.0MPa的雙法蘭傳力接頭的基本尺寸
|
公稱通徑 |
管子外徑 |
法蘭連接尺寸 |
總長 |
安裝尺寸L1 |
伸縮量 |
重量/kg |
||||
|
法蘭外徑D |
螺栓孔中心 |
螺栓孔 |
||||||||
|
n/個 |
do |
min |
max |
|||||||
|
65 |
76 |
185 |
145 |
4 |
18 |
330 |
220 |
180 |
40 |
13.1 |
|
80 |
89 |
200 |
160 |
8 |
15.0 |
|||||
|
100 |
114 |
220 |
180 |
20.7 |
||||||
|
125 |
140 |
250 |
210 |
26.4 |
||||||
|
150 |
168 |
285 |
240 |
22 |
340 |
33.8 |
||||
|
200 |
219 |
340 |
295 |
41.0 |
||||||
|
250 |
273 |
395 |
350 |
12 |
55.1 |
|||||
|
300 |
325 |
445 |
400 |
370 |
445 |
195 |
50 |
68.3 |
||
|
350 |
377 |
505 |
460 |
16 |
88.1 |
|||||
|
400 |
426 |
565 |
515 |
26 |
380 |
101.3 |
||||
|
450 |
480 |
615 |
565 |
115.7 |
||||||
|
500 |
530 |
670 |
620 |
20 |
136.9 |
|||||
|
600 |
630 |
780 |
725 |
30 |
420 |
465 |
215 |
188.7 |
||
|
700 |
720 |
895 |
840 |
24 |
232.1 |
|||||
|
800 |
820 |
1O15 |
950 |
33 |
560 |
380 |
320 |
60 |
384.6 |
|
|
900 |
920 |
1115 |
1050 |
28 |
422.9 |
|||||
|
1000 |
1020 |
1230 |
1160 |
36 |
487.6 |
|||||
|
1200 |
1220 |
1455 |
1380 |
32 |
39 |
600 |
400 |
340 |
718.6 |
|
|
1400 |
1420 |
1675 |
1590 |
36 |
42 |
630 |
888.0 |
|||
|
1600 |
1620 |
1915 |
1820 |
40 |
48 |
670 |
410 |
350 |
1252.3 |
|
|
1800 |
1820 |
2115 |
2020 |
44 |
1468.2 |
|||||
|
2000 |
2020 |
2325 |
2230 |
48 |
690 |
430 |
370 |
1753.5 |
||
|
2200 |
2220 |
2550 |
2440 |
52 |
56 |
730 |
2165.2 |
|||
|
2400 |
2420 |
2760 |
2650 |
56 |
2473.7 |
|||||
|
2600 |
2620 |
2960 |
2850 |
60 |
820 |
490 |
410 |
80 |
2864.5 |
|
|
2800 |
2820 |
3180 |
3070 |
64 |
3214.2 |
|||||
|
3000 |
3020 |
3405 |
3290 |
68 |
60 |
840 |
3642.3 |
|||
